8 Modul der Kanal-Simplexfaser-CWDM

Simplex-CWDM MUX

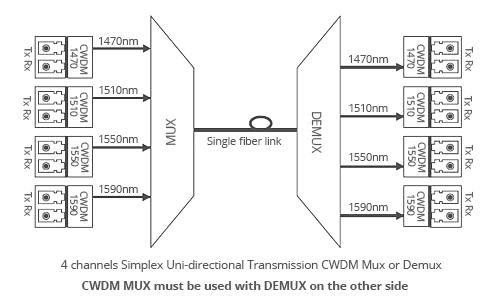

Arbeit GEZHI-Mehrfachkopplers (MUX) mit Demultiplexer (DEMUX) auf der anderen Seite für einzelnes Richtungsangabengetriebe über eine Faser.



Modul GEZHI-Photonik-8CH CWDM Mux/Demux ist eine passive Technologie, es darf jedes mögliches Protokoll über die Verbindung transportiert werden, solange es an einer spezifischen Wellenlänge ist (d.h. T1 über Faser an 1570nm transportierte neben Ethernet 10Gbps an 1590nm). Dieses lässt langfristiges zukünftiges Prüfen der Vernetzungsinfrastruktur, weil die Mehrfachkoppler einfach Licht mit jeder möglicher Netzgeschwindigkeit brechen, unabhängig davon das Protokoll zu, das eingesetzt wird.

GEZHI-Photonik liefert ein komplettes Portfolio von CWDM Mux Demux und optisch addieren Sie Einheiten des Tropfen-Mehrfachkopplers (OADM), um allen Anwendungen wie zu entsprechen: Gigabit u. Ethernet 10G, SDH/SONET, ATM, ESCON, Faser-Kanal, FTTx und CATV. Und wir stellen optionale Portkonfigurationen wie zur Verfügung: Eilhafen-, Monitor-Hafen-, Durchlassbereich1310nm Hafen und Hafens 1550nm für diese Mehrfachkoppler entsprechend Kundenwahl.

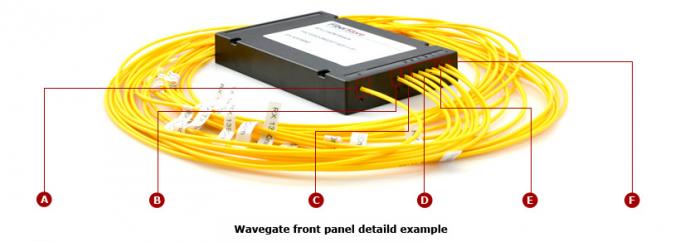

Ein allgemeiner Hafen:

• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.

B-Standardhafen 1310nm:

• Erlaubt ein Signal des Vermächtnisses 1310nm zu überschreiten. Das heißt, kann es LR-Optik, LX-Optik etc. tragen.
• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.

C-Standardhafen 1550nm:

• Erlaubt ein Signal des Vermächtnisses 1550nm zu überschreiten. Das heißt, kann es ER-Optik, ZR-Optik, LX-Optik, ZX-Optik etc. tragen.
• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.

Hafen D Mux/Demux für spezifische Wellenlängen:

• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.
• Konform mit dem Standard IFU G.657A1 als Nichterfüllung.

E-Eilhafen:

• Ermöglicht der Kaskade von zwei Modulen CWDM mux/demux und verdoppelt die Kanalgeschwindigkeit auf der allgemeinen Faserverbindung.
• Kanal-Isolierung ist 15dB als Nichterfüllung, 16dB ~40dB, das auf Anfrage verfügbar ist.
• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.

F-Monitorhafen:

• Schließt Maß/Überwachungsgerät, wie Stromzähler oder Netzwerkanalysatoren, an die Modulertrag an.
• Wenn fertige Überwachung, sich trennen, wird die Instrumente und das Netz ungestört gelassen.
• Lc-, Sc-, St.- und FC-Verbindungsstücke verfügbar.
• Hahnprozentsatz ist 5% als Nichterfüllung, 1%, 2%, 3% oder 10%, das auf Anfrage verfügbar ist.

Tatsächlicher Plan hängt von der ausgesuchten Verbindungsstückart sowie von anderen Faktoren ab. Jedoch bleibt der Hauptentwurf das sameWe, optionale Portkonfigurationen wie zur Verfügung zu stellen: Eilhafen-, Monitor-Hafen-, Durchlassbereich1310nm Hafen und Hafens 1550nm für diese Mehrfachkoppler entsprechend Kundenwahl, bei der Anwendung mit 1310nm Vermächtnis SDH/SONET, CWDM-Wellenlängen 1270, 1290, 1310, 1330 und 1350nm nicht verwendet werden sollten. Bei der Anwendung mit 1550nm Vermächtnis SDN/SONET, CWDM-Wellenlängen sollten 1510, 1530, 1550, 1570 und 1590nm nicht verwendet werden.
