Produkt-Name: | Planares DWDM | Verbindungsstück: | LC/PC |
---|---|---|---|
Art: | Faser zwei | Paket: | 19" Gestell 1U |
Kanalnummer: | 40CH | Kanalabstand: | 100Ghz |
Hervorheben: | sfp-Faseroptiktransceiver,sfp-Transceivermodule |
Planare DWDM-Komponenten 40 lenken athermale AWG-Lehre 100G

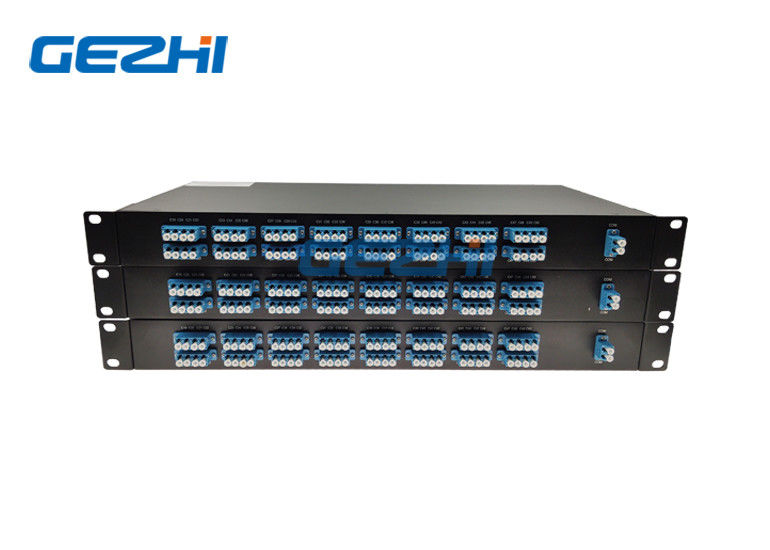

Athermale AWG-Lehre (AAWG) liefern ausgezeichnete optische Leistung, hohe Zuverlässigkeit, Leichtigkeit der Faserbehandlung und Energieeinsparungslösung in einem kompakten Paket. Das 40Channel, das über Doppelnetzfaser arbeitet. Wir können verschiedene Produktpakete, inluding speziellen Metallkasten und 19" auch anbieten Berg des Gestells 1U.
Eigenschaften |
Anwendungen |
|
|
Spezifikationen
Parameter | Bedingung | Spezifikt. | Einheiten | ||
Minute | Art | Maximal | |||
Zahl von Kanälen | 41 | ||||
Zahl-Kanalabstand | 100GHz | 100 | Gigahertz | ||
Cha. Mittelwellenlänge | IFU-Frequenz. | C - Band | Nanometer | ||
Klarer Kanaldurchlassbereich | ±12.5 | Gigahertz | |||
Wellenlängen-Stabilität | Maximale Reichweite des Wellenlängenfehlers aller Kanäle und Temperaturen in der durchschnittlichen Polarisation. | ±0.05 | Nanometer | ||
-1 DB-Kanal-Bandbreite | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,24 | Nanometer | ||
-3 DB-Kanal-Bandbreite | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,43 | Nanometer | ||
Optische Einfügungsdämpfung an IFU-Gitter | Definiert als das minimale Getriebe an IFU-Wellenlänge für alle Kanäle. Für jeden Kanal bei allen Temperaturen und bei Polarisationen. | 4,5 | 6,0 | DB | |
Nebenkanalisolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der angrenzenden Kanäle. | 25 | DB | ||
Nicht-angrenzend, Kanal-Isolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der nonadjacent Kanäle. | 29 | DB | ||
Gesamtkanal-Isolierung | Kumulativer Einfügungsdämpfungstotalunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes aller weiteren Kanäle, einschließlich angrenzende Kanäle. | 22 | DB | ||
Einfügungsdämpfungs-Einheitlichkeit | Maximale Reichweite der Einfügungsdämpfungsveränderung innerhalb IFU über allen Kanälen, Polarisationen und Temperaturen. | 1,5 | DB | ||
Richtdämpfung (nur Mux) | Verhältnis der reflektierten Energie aus irgendeinem Kanal heraus (anders als Kanal n) zur Energie herein vom Inputkanal n | 40 | DB | ||
Einfügungsdämpfungs-Kräuselung | Alle mögliche Maxima und irgendein Minimum optischer Verlust über IFU versieht, ausschließlich der Grenzpunkte, für jeden Kanal an jedem Hafen mit einem Band | 1,2 | DB | ||
Optische Rückflussdämpfung | Input- u. Ausgabebausteine | 40 | DB | ||
Abhängiger Verlust PDL/Polarization im klarer Kanal-Band | Wert im schlimmsten Fall gemessen in IFU-Band | 0,3 | 0,5 | DB | |
Polarisations-Modus-Streuung | 0,5 | ps | |||
Maximale optische Energie | 23 | dBm | |||
MUX-/DEMUXinput/output Überwachungsstrecke |
-35 | +23 | dBm |
IL stellt den schlimmsten Fall über einem +/-0.1nm Fenster um das IFU-wavelengt dar
PDL war gemessene im Durchschnitt Polarisation über Fenster a +/- 0.1nm um die IFU-Wellenlänge.
Einrichtungsteil-Code-Reihenfolge
AWG-Lehre | X | XX | X | XXX | X | X | X | XX |
Band | Zahl von Kanälen | Abstand | 1. Kanal | Filter-Form | Paket | Faser-Länge | In-/Outverbindungsstück | |
C=C-Band L=L-Band D=C+L-Band X=Special |
16=16-CH 32=32-CH 40=40-CH 48=48-CH XX=Special |
1=100G 2=200G 5=50G X=Special |
C60=C60 H59=H59 C59=C59 H58=H58 XXX=special |
G=Gaussian B=Broad Gaussiar F=Flat-Spitze |
M=Module R=Rack X=Special |
1=0.5m 2=1m 3=1.5m 4=2m 5=2.5m 6=3m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=ST/UPC S=Specify |
