Produktname: | Faser-optischer Zirkulator | Wellenlänge: | S+C+L-Band |
---|---|---|---|
Typ: | Hafen 3 | Verpackung: | Edelstahlrohr |
Connector: | LC/SC/FC/ST (PC oder APC) | Anwendung: | Fiber Amplifier |
Markieren: | Faser-Optik-Netzwerk-Komponenten,Lichtwellenleiterkomponenten |

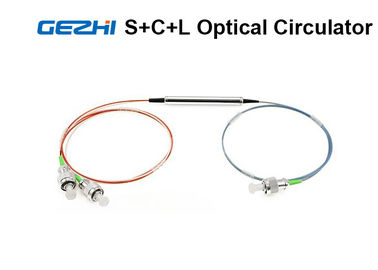

Drei-Hafen 1x2 S+C+L GEZHI Photonics Band-optischer Zirkulator lässt Licht in nur eine Richtung reisen. Ein Signal, das zu Hafen 1 hereinkommt, nimmt Hafen 2 mit minimalem Verlust heraus, während ein Signal hereinkommender Hafen 2 Hafen 3 mit minimalem Verlust herausnimmt. Heller hereinkommender Hafen 2 erfährt eine große Menge Verlust an Hafen 1, und hereinkommender Hafen 3 des Lichtes erfährt eine große Menge Verlust an Häfen 2 und sind optische Zirkulatoren 1. nicht-gegenseitige Geräte. Dies heißt, dass keine Änderungen in den Eigenschaften des Lichtes, das verursacht wird, indem man durch das Gerät überschreitet, nicht aufgehoben werden, indem man in der entgegengesetzten Richtung reist.
Band-optischer Zirkulator GEZHI Photonics 3port S+C+L ist in modernen Kommunikationssystemen und in den Faser-optischen Sensor-Systemen weit verbreitet.
Eigenschaften:
Anwendung
Spezifikationen
Parameter | P-Grad | |
Konfiguration | Hafen 1 bis Hafen 2 bis Hafen 3 | |
Operations-Wellenlänge (Nanometer) | 1460 bis 1620 | |
Isolierung (DB) | Typisch | 0,8 |
Maximum | 1,0 | |
Typische Isolierung (DB) | 50 | |
Minimale Isolierung (DB) | 35 | |
Quergespräch (DB) | ≥50 | |
Polarisations-abhängiger Verlust (DB) | <0> | |
Polarisations-Modus-Streuung | <0> | |
Rückflussdämpfung (DB) | ≥50 | |
Energie-Behandlung (mW) | 500 | |
Opterating-Temperatur (℃) | -5~+75 | |
Lagertemperatur (℃) | -40~+85 | |
Paketmaß (Millimeter) | Φ5.5xL50 orΦ5.5xL63 |
Spezifikationen ändern möglicherweise ohne vorherige Ankündigung.
Über Spezifikation seien Sie für Gerät ohne Verbindungsstück.
S+C+L-Band-Zirkulatoranwendungs-Diagramm
Wie das Bild darstellt: Die Kanäle des Input DWDM werden in Hafen 1 des Gerätes mit einem FBG-Gerät verbunden, das an Hafen 2. angeschlossen wird. Die einzelne Wellenlänge, die vom FBG dann reflektiert wird, betritt den Zirkulator in Hafen 2 wieder und wird dementsprechend auf Hafen 3. verlegt. Die restlichen Signale überschreiten durch das FBG und nehmen auf der Spitzenfaser heraus.
Zirkulator benutzt, um einen optischen Kanal von einem DWDM-System unter Verwendung eines Faser Bragg-Gitters fallenzulassen.
Wie das Bild darstellt: Ein Zirkulator befindet sich an beiden Enden der Faser. Jeder Zirkulator arbeitet, um ein Signal in einer Richtung beim Entfernen des Signals in der anderen hinzuzufügen. Sehen Sie das Beispiel nach links.
Zirkulator kann benutzt werden, um optische Signale durch eine einzelne Faser in zwei Richtungen zu senden.
Maße
