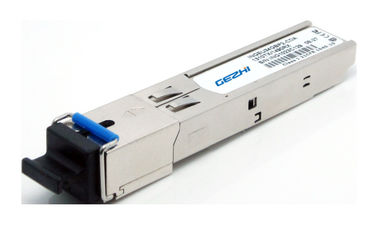

Passive optische Modul-Klasse B+ der Netz-GPON OLT SFP

Passive optische Modul-Klasse B+ der Netz-GPON OLT SFP

Produkt-Eigenschaften:

• Bidirektionale optische Unterbaugruppe der integrierten einzelnen Faser
• 1310nm Empfänger des Explosion-Modus APD/TIA und 1490nm
• Ununterbrochener DFB Laser-Übermittler (mit Verdrahtungshandbuch)
• -40 bis 85 OC, das umgebende Temperatur laufen lässt
• Schnelle Erholungszeit mit Immunität zu den langen Strömen von CID
• Zerstörte Funktion des Schutzes Zeit
• Digitalisierte optische Energieüberwachung des Einpunktbetriebs
• Kompatible Dateneingabe und Ausgabeschnittstelle LVPECL
• LVTTL-Empfänger-Zurückstellensteuerung
• LVTTL-Empfänger Explosion-Energie-ermitteln Anzeichen
• Ausgezeichnete EMS- und EMC-Eigenschaften
• Esd-Schutz functio

Anwendungen:

Optischer Transceiver für Gigabit-fähige passive optische Seite der Klasse B+ OLT der Netz-(GPON)

Standards:

ITU-T G.984.2 Klasse B+
Kleiner Form-Faktor steckbarer (SFP) Transceiver-MultiSource Vereinbarung am 5. Juli 2000

Beschreibung:

Transceiver 1.The GEZHI GPON OLT SFP ist das Hochleistungsmodul für einzelne Faser, indem er Übermittler des Ununterbrochenmodus 1490nm und Empfänger des Explosionmodus 1310nm verwendet. Es ist optische Linie Anschluss (OLT) für ITU-T G984.2. Der optische Transceiver ist mit der kleinen Form-Faktor-steckbaren (SFP) Multi-Quellvereinbarung (MSA) konform.

Abschnitt des Übermittlers 2.The verwendet ein 1490nm DFB LD mit automatischem Funktions- und Temperaturausgleichsschaltkreis der Sendeleistung (APC), um stabiles Löschungsverhältnis über allem Betriebstemperaturbereich sicherzustellen. und ist ClasslaserⅠ konforme IEC825 und CDRH-Standards. Der Empfänger hat einen hermetisch verpackten Vorverstärker des Explosionmodus APD-TIA (Transwiderstandverstärker) und einen Explosionmodus, die Verstärker mit kompatiblen Differenzausgängen LVPECL begrenzen.

Empfänger 3.The schließt auch die Funktion des Einpunktbetriebsignals ermitteln Ertrag und schnellen RSSI-Ertrag ein, der durch einen Auslöser ermöglicht wird. Wenn die gesprengte optische Energie eingeschaltet ist, gibt der Empfänger hochrangiges aus; wenn die gesprengte optische Energie aus ist, gibt der Empfänger niedriges aus. Schnelle RSSI-Funktion kann schwerere Regelungsnachfrage zufriedenstellen, um die Energie von jedem möglichem ONU zu überwachen.

Spezifikation:
