Doppel-Glasfaserschalter 2x2 mechanischer 4x4 in mehreren Betriebsarten (verriegelnd oder nicht verriegelnd)

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

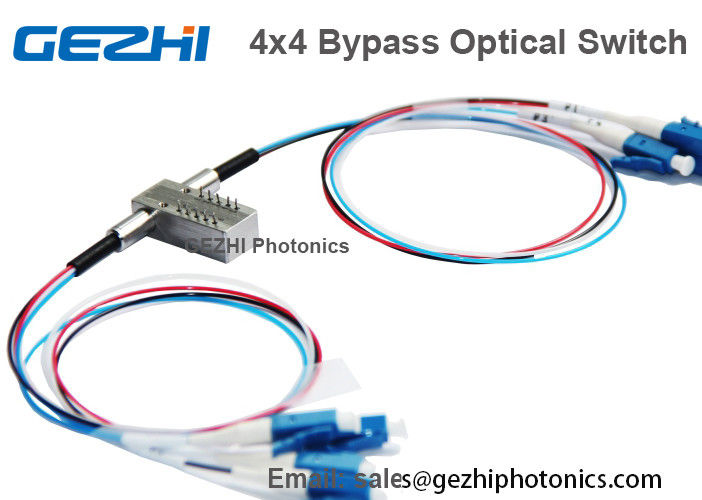

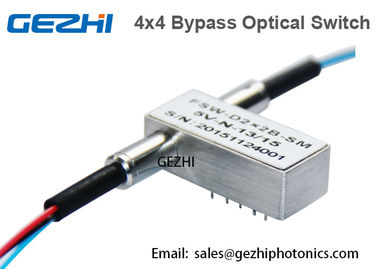

Großes Bild : Doppel-Glasfaserschalter 2x2 mechanischer 4x4 in mehreren Betriebsarten (verriegelnd oder nicht verriegelnd)

Produktdetails:

Herkunftsort:	China
Markenname:	GEZHI or OEM
Zertifizierung:	CE/FCC/RoHS/TUV/UL
Modellnummer:	GZ-4x4 Millimeter LWL-Schalter

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	Get Latest Price
Verpackung Informationen:	2pcs in einem Schaum mit Papierkasten
Lieferzeit:	Tage 2~7working
Versorgungsmaterial-Fähigkeit:	60000pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produkt-Name:	Glasfaserschalter	Wellenlänge:	850nm
Kanal:	4x4 (Doppel-2x2)	Steuern Sie Art:	Verriegeln oder Nicht-Verriegeln
Verbindungsstück:	LC/SC/FC/ST (PC oder APC)	Anwendung:	Modul- und Systemintegration
Markieren:	Optical Switch Module , Schalter aus optischen Fasern

LWL-Schalter in mehreren Betriebsarten 850nm D2x2B verdoppeln 2x2 Überbrückung, Faser-Optikschalter

Der Opto-mechanische Faseroptikschalter der GEZHI-Reihen-Doppel-Überbrückung 2x2 liefert 2 gleichzeitig aktivierte 2 x 2 Überbrückungsschalter in einem einzelnen kompakten Paket. Das Gerät schließt optische Kanäle an, indem es ankommende optische Signale in vorgewählte Ertragfasern umadressiert, die der Schalter bidirektional ist.

Der Opto-mechanische bidirektionale Faser-Optikschalter der Doppel-Überbrückungs-2x2 schließt optische Kanäle an, indem er 4 ankommende optische Signale in 4 Ertragfasern umadressiert. Der Schalter hat elektrische Stellungsgeber integriert. Basiert auf Dünnfilmfiltertechnik, die eine robuste Methode der Änderung des hellen Fleckens liefert, hat diese Reihe Produkte eine drastisch vereinfachte Plattformkonfiguration, die hohe Zuverlässigkeit und niedrige Produktionskosten anbietet. Dieser neue Entwurf verringert erheblich Positionsempfindlichkeit des beweglichen Teils, anbietende beispiellose hohe Stabilität sowie nicht angepassten niedrigen Kosten.

Eigenschaften

Kompaktbauweise, Miniaturgröße
Kurze Schaltzeit
Optische Verzerrungen des Bi-directionalLow
Niedriges Quergespräch, niedrige Einfügungsdämpfung
Breiter funktionierender Wellenlängenbereich
Naht-Dichtungspaket
In hohem Grade stabil u. zuverlässig
Epoxid-frei auf Strahlengang
Monomode- oder optionales in mehreren Betriebsarten
Failsafeverriegeln und Nicht-Verriegeln

Anwendungen

Netzschaltung
R&D im Labor
Faser-Sensor
Kanalblockieren
Systemüberwachung
Kanal-Blockieren
Modul und Integration
Metropolitan Area Network
Netzschutz und -wiederherstellung
Instrumentierung, Prüfung und Maß

Spezifikation

Parameter		GZ-D2×2B
Wellenlängenbereich	Nanometer	850±40/1300±40	1260~1650
Funktionierendes avelength	Nanometer	850/1300	1310/1490/1550/1625/1650
Einfügungsdämpfung	DB	Art: 1,0 maximal: 1,5	Art: 1,0 maximal: 1,5
Rückflussdämpfung	DB	MM≥30 SM≥50
Übersprechen	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Wiederholbarkeit	DB	≤±0.02
Stromversorgung	v	3,0 oder 5,0
Lebenszeit	Zeiten	≥107
Schalter-Zeit	Frau	≤8
Sendeleistung	mW	≤500
Betriebstemperatur	℃	-20~+70
Lagertemperatur	℃	-40~+85
Gewicht	g	16
Maß	Millimeter	(L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar.

Stifte

Art	Zustand	Pin-Definition	Energie				Bedingungsüberwachung
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Nicht-Verriegeln		P1-P3 P1'-P3	--	--	--	--	Abschluss	Öffnen Sie sich	Öffnen Sie sich	Abschluss
Nicht-Verriegeln	B	P1-P4, P2-P3 P1'-P4, P2'-P3	V+	--	--	Boden	Öffnen Sie sich	Abschluss	Abschluss	Öffnen Sie sich
Verriegeln		P1-P3 P1'-P3	--	--	Boden	V+	Abschluss	Öffnen Sie sich	Öffnen Sie sich	Abschluss
Verriegeln	B	P1-P4, P2-P3	V+	Boden	--	--	Öffnen Sie sich	Abschluss	Abschluss	Öffnen Sie sich

Optischer Weg

Status einer	Status zwei

Apllication

Doppel-Glasfaserschalter 2x2 mechanischer 4x4 in mehreren Betriebsarten (verriegelnd oder nicht verriegelnd) 2

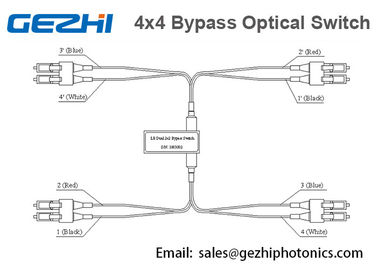

Maß

Doppel-Glasfaserschalter 2x2 mechanischer 4x4 in mehreren Betriebsarten (verriegelnd oder nicht verriegelnd) 3

Auftrags-Informationen

Modus	Wellenlänge	Spannungs-Art	Steuermodell	Faser-Art	Faser-Durchmesser	Faser-Länge	Verbindungsstück
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching N=Non- Verriegeln	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC
