Produkt-Name: | Einzelner optischer Überbrückungs-Schalter | Hafen: | 2x2 |
---|---|---|---|
Wellenlänge: | 1310&1550nm | Kabel: | 900um lösen Rohr |
Länge: | 1Meter | Verbindungsstück: | SC/UPC |
Markieren: | optische SFP-Transceiver,sfp-Faseroptiktransceiver |

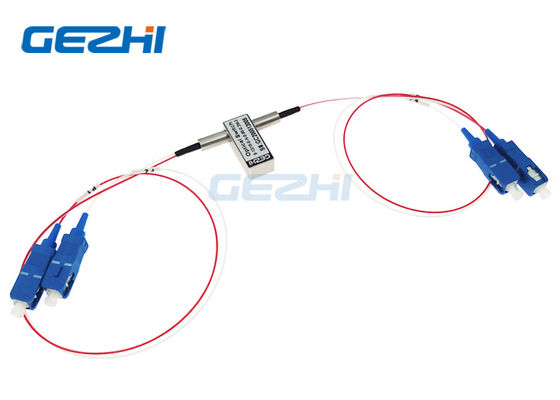

Einzelner optischer Überbrückungs-Schalter 1310/1550nm
Schließt einzelner optischer Überbrückungs-Schalter 1310/1550nm GEZHI optische Kanäle an, indem er ein ankommendes optisches Signal in eine vorgewählte Ertragfaser umadressiert. GEZHI, das einzelner optischer Überbrückungs-Schalter 1310/1550nm alle Wellenlänge an 1260~1650nm, es stützen, bietet Ultrahochzuverlässigkeit, niedrige Einfügungsdämpfung, schnelle Schaltverzögerung sowie bidirektionale Leistung an. Der einzelne optische Überbrückungs-Schalter 1310/1550nm sind für optisches Netz, Schutz, Übermittler-und Empfänger-Schutz, Netz-Test-System und Instrumentierungen weitverbreitet.
Eigenschaften |
Anwendungen |
|
|
Spezifikation des einzelnen optischen Überbrückungs-Schalters 1310/1550nm
Parameter | GZ-FSW-2×2B | ||
Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
Rückflussdämpfung | DB | MM≥30 SM≥50 | |
Übersprechen | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Wiederholbarkeit | DB | ≤±0.02 | |
Stromversorgung | v | 3,0 oder 5,0 | |
Lebenszeit | Zeiten | ≥107 | |
Schalter-Zeit | Frau | ≤8 | |
Sendeleistung | mW | ≤500 | |
Betriebstemperatur | ℃ | -20~+70 | |
Lagertemperatur | ℃ | -40~+85 | |
Gewicht | g | 16 | |
Maß | Millimeter | (L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar. |
Stifte des einzelnen optischen Überbrückungs-Schalters 1310/1550nm
Parameter | Stifte | Elektroantrieb | Status-Sensor | ||||||
2×2B | Strahlengang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
Nicht-Verriegeln | P1-P3 | -- | -- | -- | -- | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
P1-P4, P2-P3 | V+ | -- | -- | Boden | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich | |
Verriegeln | P1-P3 | -- | -- | Boden | V+ | Abschluss | Öffnen Sie sich | Öffnen Sie sich | Abschluss |
P1-P4 P2-P3 | V+ | Boden | -- | -- | Öffnen Sie sich | Abschluss | Abschluss | Öffnen Sie sich |
Optischer Weg des einzelnen optischen Überbrückungs-Schalters 1310/1550nm
Status einer | Status zwei |
Auftrags-Informationen des einzelnen optischen Überbrückungs-Schalters 1310/1550nm
GZ-FSW-2x2B-X-XX-X-X-X-XX-X-XX
Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
