C-Band DWDM roter/blauer Filter Verdrahtungshandbuch-Gerät 3 Hafen-Dünnfilm-Filter FWDM

C band DWDM Red/Blue Filter WDM device 3 Port Thin Film Filter FWDM

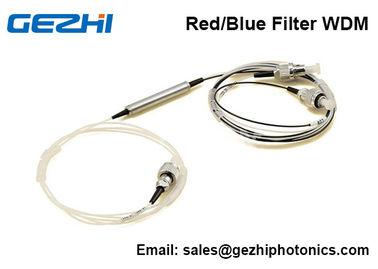

Großes Bild : C-Band DWDM roter/blauer Filter Verdrahtungshandbuch-Gerät 3 Hafen-Dünnfilm-Filter FWDM

Produktdetails:

Herkunftsort:	China
Markenname:	GEZHI or OEM
Zertifizierung:	CE/FCC/RoHS/TUV/UL
Modellnummer:	GZ-FWDM Gerät

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	Get Latest Price
Verpackung Informationen:	1pcs in einem Schaum mit Plastikkasten
Lieferzeit:	Tage 2~7working
Versorgungsmaterial-Fähigkeit:	80000Channel pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Rotes/blaues Filter Verdrahtungshandbuch	Wellenlänge:	1547~1561 (Rot) oder 1530~1543.2 (Blau)
Verpackung:	Stahlrohr	Connector:	LC/SC/FC/ST (PC oder APC)
Faser-Länge:	kundenspezifische	Anwendung:	Systemüberwachung
Markieren:	Coarse Wavelength Division Multiplexer , CWDM-Modul

C-Band DWDM roter/blauer Filter Verdrahtungshandbuch-Gerät 3 Hafen-Dünnfilm-Filter FWDM

Band DWDM 3 Hafens C rotes/blaues Filter Verdrahtungshandbuch-Gerät

GEZHI DWDM roter/blauer Filter ist ein Dünnfilmfiltergerät. Es ist ein Dreihafengerät. Ein Hafen wird genannt das „Common.“ Die anderen zwei Häfen stellen das Rohr für die zwei Wellenlänge „Bänder.“ zur Verfügung

Die zwei Bänder sind das Rote (λ>1547 Nanometer) und das Blau (λ<1543 nm="">

Ein Band läuft das reflektierte Bein durch, und das andere Band läuft das Durchlaufbein durch.

Gewöhnlich jedoch wird das Gerät als Zweiweg (d.h. bidirektional) Verdrahtungshandbuch benutzt. Ein Band wird zum allgemeinen Bein geschickt, während das andere Band vom allgemeinen Bein geliefert wird. (sehen Sie Beispieldiagramm), in einem DWDM-Modul, das einen roten/blauen Filter benutzt, wird ein Mux mit einem Demux kombiniert möglicherweise.

Zum Beispiel kombiniert das Mux DWDM-Kanäle im roten Band, während das Demux DWDM-Kanäle im blauen Band trennt. Unter Verwendung eines roten/blauen fillter kann man das Rot kombinieren übertragen Kanäle und die blauen Empfangskanäle auf eine einzelne Faser.

Beispiel eines roten/blauen Verdrahtungshandbuchs in der bidirektionalen Verwendung.

Eigenschafts-Anwendung

Einfügungsdämpfung Ø Ø niedriges Verdrahtungshandbuch-Netz

Breite Linie Überwachung Ø Durchlassbereich-Ø

Ø hohe Telekommunikation der Kanal-Isolierungs-Ø

Prüfungs-Instrumente Ø hohe Zuverlässigkeits-Ø

Rotes/blaues Band-Filter DWDM DWDM rotes/blaues Band-Filter DWDM rotes/blaues Band-Filter mit

mit Edelstahlrohr mit Plastik-ASB-Kasten Paket 19" Bergpaket des Gestells 1RU

Leistungsangaben

Art		FWDM
Führen Sie Kanal-Wellenlänge	Nanometer	1547~1561 (Rot)	1530~1543.2 (Blau)
Reflexionskanal Wellenlänge	Nanometer	1530~154.2 (Blau)	1547~1561 (Rot)
Führen Sie Kanaleinfügungsdämpfung	DB	≤0.60
Reflexions-Kanaleinfügungsdämpfung	DB	≤0.40
Kanal-Kräuselung	DB	≤0.3
Nebenkanalisolierung	DB	≥30
Eilkanalisolierung	DB	≥12
PDL	DB	≤0.1
PMD	Ps/nm	≤0.1
Richtdämpfung	DB	≥55
Rückflussdämpfung	DB	≥50
Energie-Behandlung	mW	300
Betriebstemperatur	℃	-5~+70
Lagertemperatur	℃	-40~+85
Gehäuseabmessungen	Millimeter	φ5,5x34

Anmerkung: 1. ist Kundenbezogenheit verfügbar.

2. Einfügungsdämpfung umfasst nicht Verbindungsstück, jedes Verbindungsstück addiert Verlust 0.2dB.

3. Andere Wellenlänge kann auf die Anfrage des Kunden gemacht werden. Zum Beispiel L-Band R/B, C-/Lband.

Einrichtungs-Informationen

Wellenlänge

Paket-Spezifikt.

Faser-Art

Faser-Durchmesser

Faser-Länge

Verbindungsstück

R-/B=Red/Bluewellenlänge

1= Φ5.5mm×34mm

2= 90×20×10 Millimeter

3=100×80×10.5 Millimeter

4= 120×80×18 Millimeter

5=140×115×18 Millimeter

6=19“ 1U Rackmount

X= andere

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others
